Elévation de l'eau par bélier hydraulique
(Système utilisé à Blamont dans les années 1885)

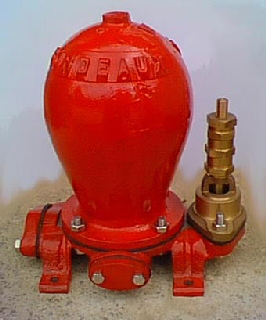

  • Le bélier hydraulique est un système remarquable par sa simplicité et son mode de fonctionnement qui fait monter l'eau d'un point bas vers un point haut.
    Inventé en 1722 par l'Anglais Witehurst, le fonctionnement de ce premier modèle nécessitait une intervention manuelle
    Mais c'est en 1797 que JM Montgolfier, (constructeur de la première montgolfière en 1782) a mis au point le premier bélier entièrement automatique.
    Il est perfectionné par Etienne Bollée, industriel & hydraulicien du Mans, qui dépose un brevet en 1857.
    Ce système est alors très utilisé dans les campagnes françaises et européennes; On le retrouve aujourd'hui encore en Amérique, Afrique et en Asie dans des régions dépourvues d'énergie bon marché.
    Le bélier hydraulique permet donc d'élever l'eau d'un ruisseau, d'une rivière, d'un lac et de l'utiliser plus haut pour abreuver les troupaux, irriguer des cultures, et toute utilisation domestique.
    • le système est peu onéreux
    • Il fonctionne automatiquement sans énergie extérieure en utilisant "le coup de bélier"
    • Il nécessite peu d'entretien: nettoyage, remplacement des pièces d'usure ...
    • On trouve des modèles adaptés au débit et hauteurs d'eau requises.
    • On peut admettre un rapport d'élévation de 1/15 (1 m de chute pour 15m de relevage)
    • Il existe encore un fabricant français, la sté Walton à Bordeaux

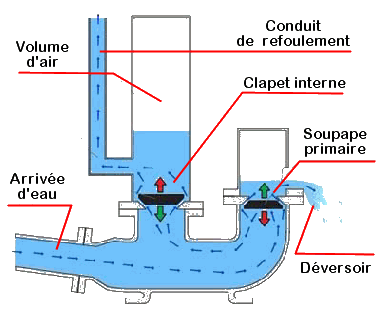

    Principe de fonctionnement
    1. L'eau qui s'engouffre dans la canalisation d'arrivée s'écoule dans le déversoir à travers la soupape primaire.
    2. L'accélération de l'eau provoque la brusque fermeture de la soupape primaire.
    3. Freinée brutalement, la colonne d'eau génère une surpression dans le corps de pompe (coup de bélier), qui ouvre le clapet interne.
    4. Sous l'effet de cette surpression, l'eau s'écoule dans le ballon (et le conduit de refoulement), comprimant le volume d'air jusqu'à équilibrage des pressions.
    5. L'inversion des pressions referme le clapet interne.
    6. L'eau emprisonnée sous pression de l'air dans le ballon se vide dans le conduit de refoulement jusqu'à équilibrage des pressions (déterminée par la hauteur du conduit).
    7. La fermeture du clapet interne ayant fait chuter la pression, la soupape primaire s'ouvre à nouveau.
    8. Un nouveau cycle commence… Sans incident, ce processus se renouvelle perpétuellement, tant qu'il est alimenté en eau et qu'il y a suffisament d'air dans le ballon.
    .
    Pour en savoir plus : http://www.regispetit.com/belier.htm
